64520.М4520 Муфта соединительная переходная термоусаживаемая GUSJ01/34х(16-70/95)кв.мм(1кВ) (Raychem)
64520.М4520 Муфта соединительная переходная термоусаживаемая GUSJ01/34х(16-70/95)кв.мм(1кВ) (Raychem)
Характеристики
Единицы измерения:
компл
Количество в упаковке:
1
Торговая единица:
1
цена:
10437.12 р.
6958.08 р.
СКИДКА: 3479.04 Р.
Добавить в избранное
Чтобы добавить товар в Избранное, Вам необходимо авторизоваться.
Добавить в смету
Чтобы добавить товар в Смету, Вам необходимо авторизоваться.
Наличие в магазинах
64520.М4520 Муфта соединительная переходная термоусаживаемая GUSJ01/34х(16-70/95)кв.мм(1кВ) (Raychem)
Забрать сегодня:
Магазин: | Количество: |
Планерная г. Москва, ул. Планерная, д. 6, к. 2
|
3 |
Забрать сегодня:
Магазин: | Количество: |
Планерная | 3 |
-
Муфты соединительные переходные термоусаживаемые GUSJ01/34 Назначение
Предназначены для перехода от 3-х к 4-х жильным алюминиевым силовым кабелям с бумажной изоляцией и стальной ленточной броней на напряжение до 1кВ.
* Поставляется под заказ.Конструкция

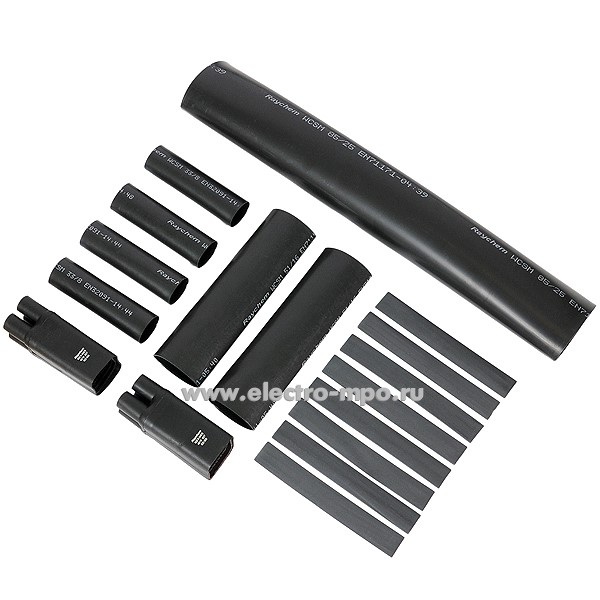

На жилы с пропитаной бумажной изоляцией надеваются маслостойкие термоусаживаемые трубки и перчатки. Кабельные жилы соединяются между собой с помощью соединителей (комплект поставки см. табл.). Термоусаживаемые трубки и перчатки обеспечивают герметизацию в корешках кабелей. Толстостенные термоусаживаемые трубки со слоем термоплавкого клея на внутренней поверхности герметизируют металлическую оболочку и обеспечивают наружную защиту. Комплект включает арматуру для непаяного заземления и подсоединения нейтрали к алюминиевой оболочке с помощью винтовых хомутов из нержавеющей стали и заземления металлической оболочки с помощью роликовой пружины и проводника заземления.
1 – Жила кабельная;
2 – Соединитель;
3 – Трубка жильная термоусаживаемая;
4 — Термоусаживаемая перчатка;
5 — Провод заземления;
6 – Арматура для подсоединения нейтрали к алюминиевой оболочке и заземления брони;
7 — Внешняя оболочка муфты.
Марка Переход числа
жил кабеля, штПереход сечения
кабеля, кв.ммНоминальное напряжение, кВ Наличие соединителей № по п/л Изготовитель GUSJ01/34 с 3 к 4 с 16-70 к 16-95 1,0 есть М4520* «Raychem», Германия. GUSJ01/34 с 3 к 4 с 50-120 к 50-150 1,0 есть М4595 GUSJ01/34 с 3 к 4 с 120-240 к 120-240 1,0 есть М4596
